Éppen ezért, nézzük most végig, hogyan is kell egy sztringet méretezni.
Első és legfontosabb, az inverter bemeneti maximum feszültségének az adata. Ezt jellemzően a PV input voltage fülnél találjuk, az inverter adatlapján.
Ebben az esetben látjuk, hogy a maximum 800 V feszültség a megengedett az inverteren.

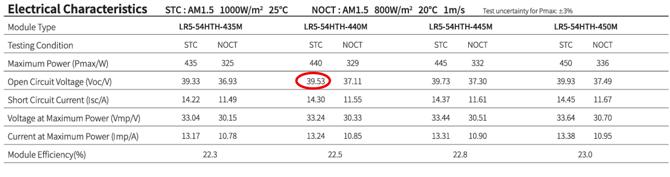

Ezután megnézzük, hogy a napelem adatlapján, az STC táblázatban mennyi a Voc értéke a napelemnek, ezt azt STC (Standard test conditions) táblában kell keresnünk. Vegyünk például egy Longi 440 W-os napelemet. Ebben az esetben a tábla:

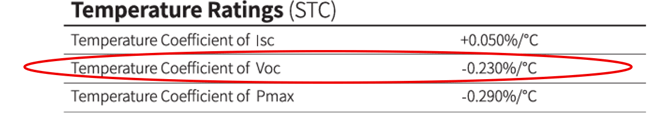

Mivel a hőmérséklettől függ a feszültség, ezért meg kell nézni a hőmérsékleti együtthatót is, majd úgy behelyettesíteni a képletbe. A hőmérsékleti együttható az adatlapon található, és az STC az 25 celsius fokon van megállapítva. Tehát ha -10 fokra szeretnénk méretezni, akkor 35 fok változással kell számolnunk.
A képlet pedig így néz ki:
- Ahol a bal oldalon a számított feszültség érték található,
- Jobb oldalt pedig a fentebb említett adatok sorrendben.
Tehát a kapott maximum feszültség / panel: 39.53+0.23*35 = 42.71 V
Ez után az inverter maximum feszültségét el kell osztani ezzel a számmal, majd a kapott tört számot lefelé kell kerekíteni, bármilyen nagy is legyen a törtrész. Ezzel meg is kaptuk a maximum panel számot feszültség oldalról, jelen esetben 800/42.71=18.73, tehát 18 panelt tudunk sorba kötni egy stringen ebben az esetben.
